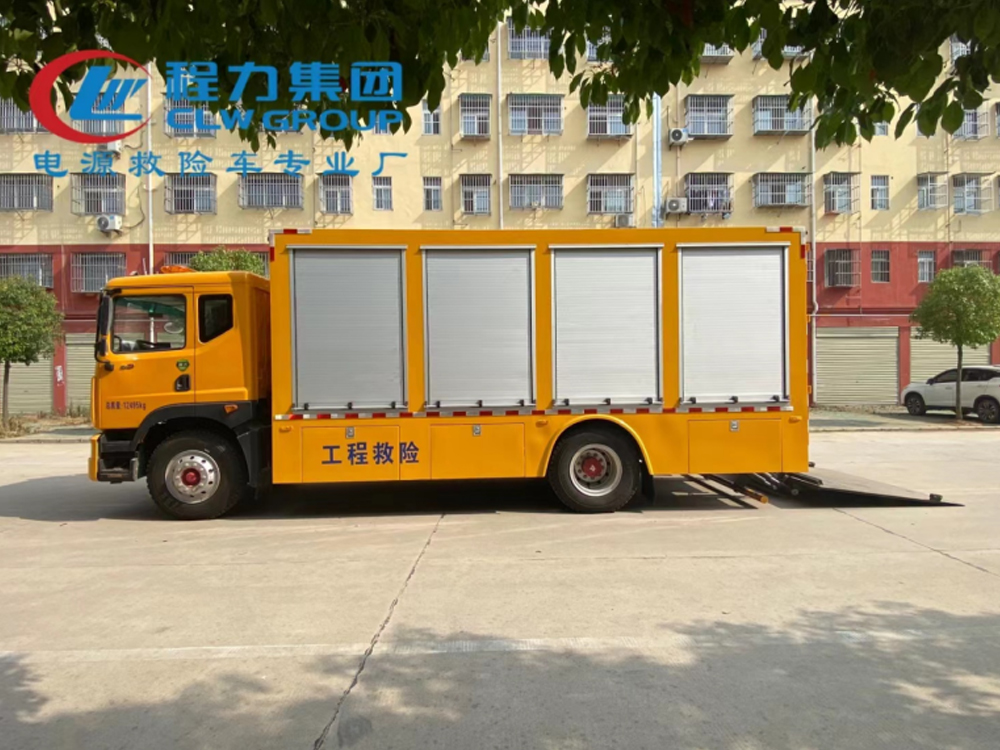

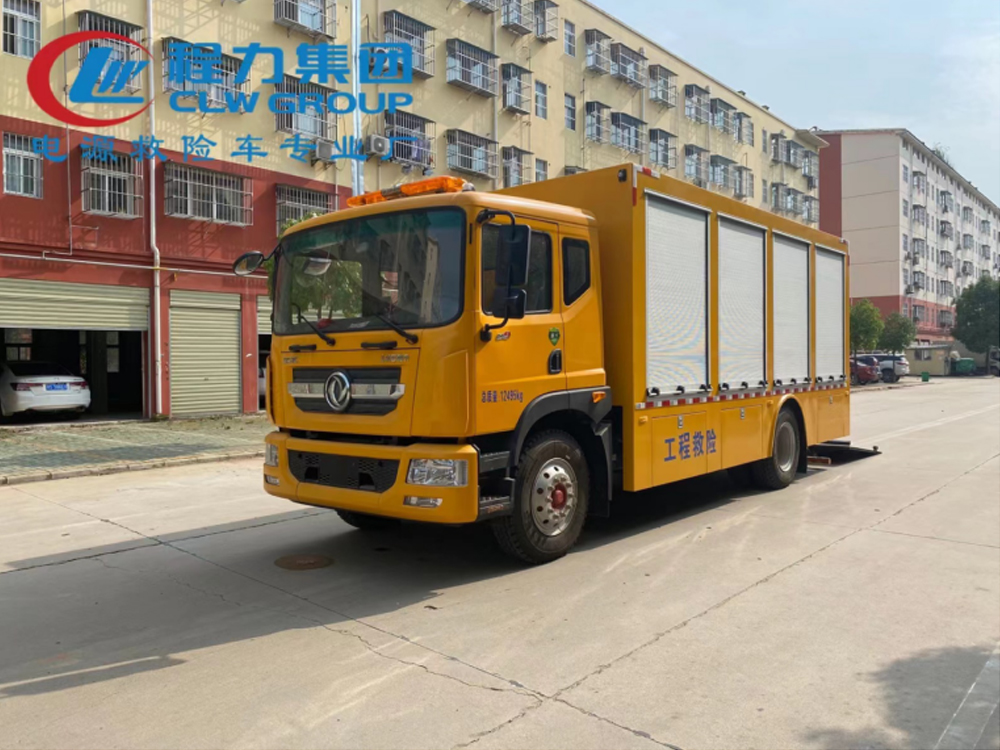

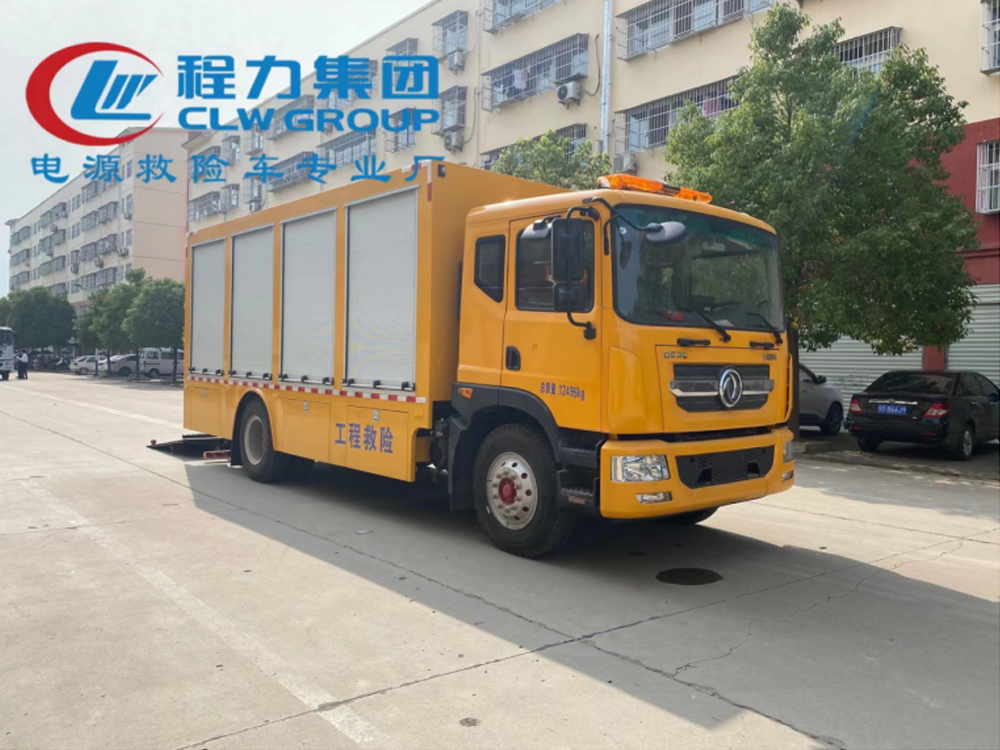

車輛型號

CL5120XXH6ZQ

底盤參數

EQ1165LJ9CDE

整車尺寸(mm)

8400×2550×3600

箱體尺寸(mm)

5980×2350×2100

總質量

12495KG

整備質量

12365KG

燃油種類

柴油

排放標準

GB17691-2018國Ⅵ

鋼板彈簧形式和規格

8/10+7

輪胎規格

10.00R20 18PR,

軸荷（kg）

3795/8700

軸距

4500mm

**車速

105

排量

6200

發動機型號

B6.2NS6B230

功率(KW)

169KW/230馬力

側防護形式

圍裙式

發電機組參數

詳見主要性能參數

潛水泵參數

詳見潛水泵檢測報告

序號

項目

名稱

主要技術參數

1

車輛

1、底盤采用東風多利卡： EQ1165LJ9CDE ，發動機型號：B6.2NS6B230 ，發動機功率169kw/230馬力，燃油類別: 柴油。 排放標準： GB17691-2018國Ⅵ。

2、整車總質量：12495KG,軸距4500mm,整車長：8680mm ，寬度：2550mm，高度3600mm。

3、駕駛室配空調、助力轉向、倒車影像。

4、車廂安裝爬梯，方便車頂檢修。

5、配置標準儲物貨架

6、整車顏色工程黃。

7、車輛有公信部公告,能在采購地合法上牌。

2

車廂

1、廂體外形尺寸約：5980×2500×2100mm。

2、廂體：具備運輸、防雨、防火、阻燃、防塵、防銹、降燥，隔震、長期抗震結構。外部鋼材為優質冷軋鋼板，表面處理平整，內襯優質冷軋鋼板折彎骨架，強度牢固，配重合理。

3、廂體一體化鋼體結構設計, 頂部平坦。廂體采用骨架式夾層形式，外蒙皮采用厚1.5mm優質防銹處理的汽車專用冷軋鋼板，中間骨架采用防銹處理后的鋼管焊接，頂層、側圍內、外層之間填充長時間使用對人體無害的防火阻燃環保吸音棉，外層鋪蓋一層阻燃金屬布，內飾采用0.8mm厚網孔板。底板采用鋼結構底框架,上表面鋪厚2mm花紋鋼板。

4、車輛廂體采用整體卷簾門式，廂體兩側下部設置裙邊式,全封閉式結構，頂部為圓弧型，尾部有轉向燈、剎車燈、尾燈、霧燈，箱體表面光滑平整。車廂靠駕駛室前部為機組室，機組室左、右側布置進排風百窗，設置機組檢修門一個，下置登車踏步梯，車廂后端為后雙開門。右側排風百葉窗下部為維修觀察艙門。左側下圍設置有工具箱及功能艙門等。右側下圍設置有汽車油箱艙、液壓**艙等。

5、車廂尾部配置標準儲物貨架讓出水帶、加長電纜等附件存放有序、互不干涉，讓緊急排水搶險變得更加快捷、有效。

6、車廂尾部加裝50米電纜線卷盤。

7、廂體噴漆：工程黃，與車頭同一顏色；

8、廂體的使用壽命達10年以上。

3

移動電源系統

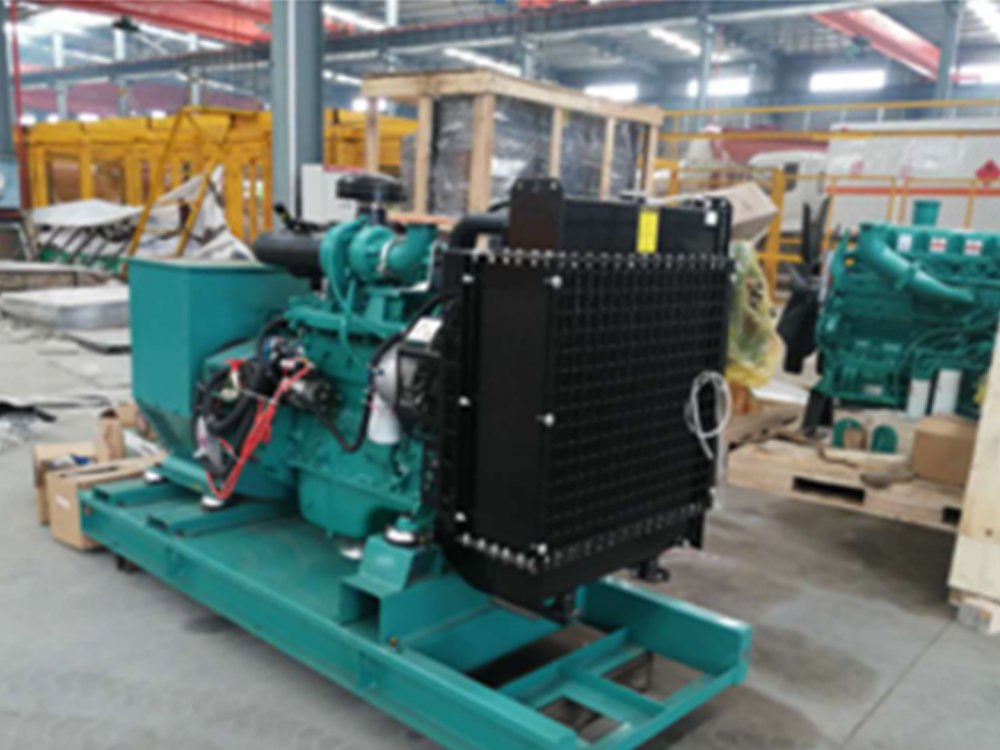

1、發電機組采用國三康明斯，額定輸出主用功率100KW，滿足水泵及整車設備電力需求。

2、系統三相四線制，額定電壓線電壓380V±10%，相電壓220V±10%；調速/級別：電子/G2級，高精度電子調速系統。

3、機組油箱容積可滿足發電機組持續8-9小時使用

4、與水泵**柜數量相等的額定輸出接口（額定電壓、電流與水泵匹配）

5、采用智能**系統，集中** ，帶機組**屏，中文界面，可顯示水溫、油壓、速度、電流、電壓等，具有自動障礙保護功能，選用優質電氣元件，性能穩定，箱體尾部配置接地防護裝置，安全可靠

4

便攜式軸流潛水泵

便攜式軸流潛水泵

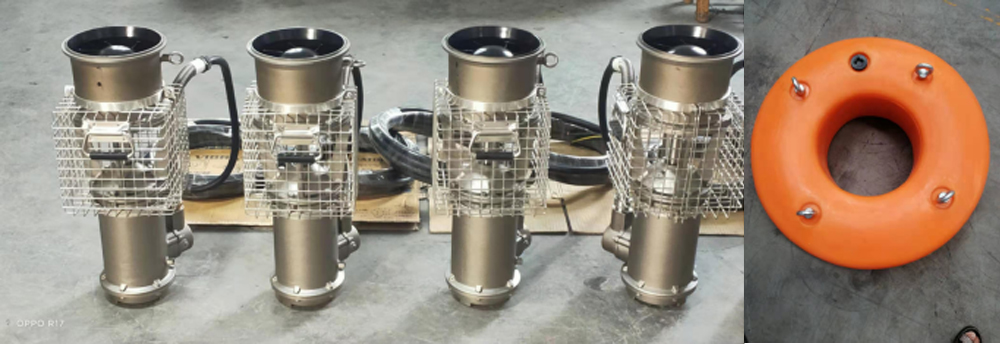

1、配置便攜式軸流潛水泵4臺，單臺每小時排量500m3/h，保證整體抽排能力。

2、泵體采用輕質鋁合金材質，干式復合電機，葉輪采用耐腐蝕材料一體成型，配不銹鋼濾網防止垃圾堵塞，單泵重量33千克。

3、單臺便攜式潛水泵，揚程10m時，流量500m3/h，功率22kw,水平輸送距離**小100米。

4、泵體裝有提手，方便單人搬運。

軸流潛水泵**柜

1、每臺水泵配有單獨的**系統，**系統有可視化操作界面，實時監測運行參數，帶有漏電、電流過載、缺相、過壓、欠壓、過頻、欠頻、電機過熱等保護；能單獨**每臺水泵。

2、每個電控柜設置2路防水等級IP67以上的快插輸出口。

3、每個電控柜設置一個可視觀察窗口且配置鎖具

4、**柜采用防水帽檐和4角滑動萬向輪、便攜提手及嵌入式快速安裝設計。

出水水帶

每臺便攜潛水泵配DN200排水帶100m（20m/根排水管8根,耐壓值0.9MPA），整車共配排水帶200m，材料為合成纖維長軸編織，合成纖維，內外附涂耐磨防水樹脂，必須耐磨防穿刺，可折疊式卷起，所有排水管之間均配鋼制快速接口，操作方便；

5

支撐系統

1、車輛底盤安裝4只液壓支撐腿（前、后各2支）。

2、單缸靜載荷6噸，加裝雙向液壓鎖。

6

電力輸出

1、配電力輸出箱一套，輸出方式為接線銅排。

7

燈具及**示標志

1、 內部照明：直交流雙路照明電源。保證車內光線無死角。

2、車輛外部按照**標準安裝信號裝置：側標志燈、反光標志等。

8

消 防

車載配有2只手提式MFZ/ABC4磷酸銨鹽干粉滅火器。擺放于車廂尾部，距離箱體后門300mm處，保證**快速度拿取。

9

其它要求

附帶機組隨車工具及底盤隨車工具

序號

項目

名稱

規格

數量

單位

要求

一

底盤

東風D9

EQ1165LJ9CDE

1

輛

排放標準為國六、配備空調、動力轉向液壓助力轉向、顏色工程黃

二

發電機組

康明斯國三

常用功率：100kw

1

臺

帶一級消音器、波紋管、電瓶、浮充、**屏、斷路器、底座油箱等

三

靜音廂體+排水系統

廂體

5980×2350×2100

1

個

廂體防火，阻燃、防雨，防塵，防銹，降噪，隔震，長期抗震結構，外層強調高，表面處理平整，整車配重合理

1

車輛側部及尾部圍裙

1

套

含工具箱及其他附件箱

2

進風系統

1

套

手動進風鋁合金百葉窗

3

排風系統

1

套

手動排風鋁合金百葉窗

4

應急照明燈

1

只

位于機組室

5

機組維修門

1

套

含鉸鏈、鎖

6

機組右側觀察窗門

1

套

含鉸鏈、鎖

7

后側對開門

1

套

含鉸鏈、鎖

8

廂體維護門內置式登車梯

1

套

9

**屏

1

套

發電機組原配（含機組與**屏連接電纜線）

10

機組廂體交/直流照明及開關

3

套

設置于機組間、儲物間、水泵機組室

11

廂體示廓燈

1

套

前后頂角各2個

12

排煙防雨

1

套

防水可自動開啟

13

機組排污/放油口

2

個

置于機組室中

14

機組安裝總成

1

套

15

急停開關

2

個

含機組原裝

16

車身油漆及廣告

1

套

油漆為工程黃

17

接地樁

0.6米

1

個

表面鍍鋅

18

接地線

10米

1

套

25mm²

19

滅火器

2

只

2KG置于機組室

20

市電輸入連接器

220V

1

套

單相

21

倒車影像

1

套

安裝于駕駛室

22

機組市電充電器

1

套

機組自帶

23

機組室

1

套

24

儲物室

1

套

加開機組檢修門

25

水帶存放貨架

2

套

采用倉儲專用貨柜

26

便攜式軸流潛水泵

單臺500m3/h

4

套

含浮圈及配套電纜航插，20米延長電纜線

27

水泵變頻器**總柜

2

套

**柜（一控一，每臺**總柜可**一臺潛水泵，整車可同時**4臺潛水泵）

28

潛水泵專用變頻器

4

套

含車內機組**變頻**柜預埋電纜。

29

水泵變頻器**總柜側開門

2

套

30

排水軟管

DN200

160

米

20米/卷 共8卷

31

鋼制接頭

DN200

20

套

含配套卡箍

四

輔件

1

液壓支腿

4支

1

套

2

電力輸出箱

銅排式

1

套

3

隨機組工具

1

套

機組自帶

4

底盤車原廠隨車工具

1

套

底盤車自帶

5

車輛工具箱

3

套
